Description du produit :
La série WXC de tours sans centre et la série JY de machines à redresser sont de nouveaux équipements de haut niveau avec des droits de propriété intellectuelle indépendants sur la base de l'absorption et de la digestion des technologies de pointe étrangères, de l'innovation aventureuse et de la recherche et du développement en tenant compte de la situation réelle du pays. entreprises. Notre technologie atteint le niveau avancé national de fiabilité et de qualité tout en conservant un prix relativement inférieur, avec son efficacité plusieurs fois supérieure à celle du processus conventionnel.
Nos produits conviennent au traitement de différents types de matériaux métalliques, par exemple, des matériaux en métal noir tels que l'acier de construction, l'acier allié, l'acier à ressort, l'acier à roulement, l'acier à outils, le cuivre et l'alliage de cuivre, l'aluminium et l'alliage d'aluminium, l'alliage de magnésium, le titane et alliage de titane et autres matériaux métalliques non ferreux.

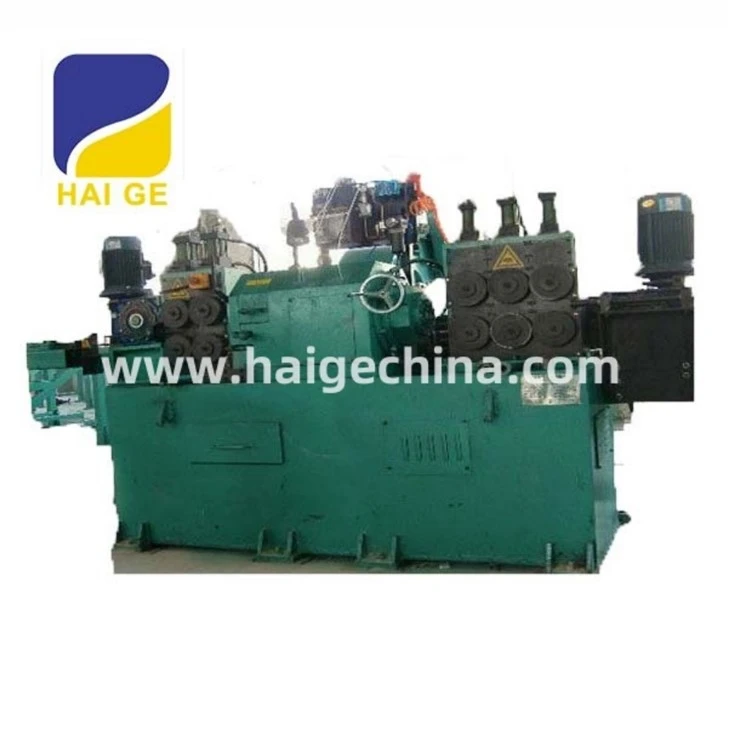

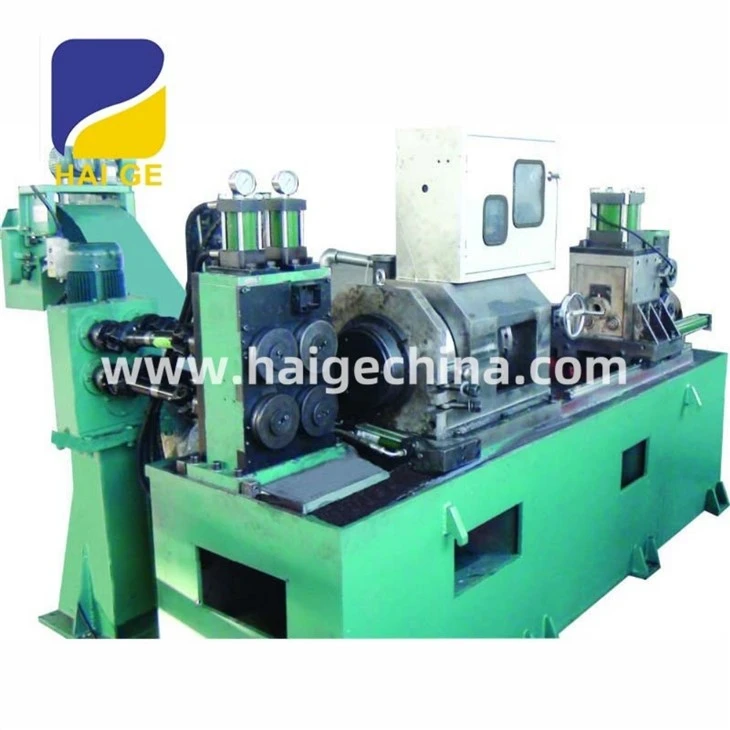

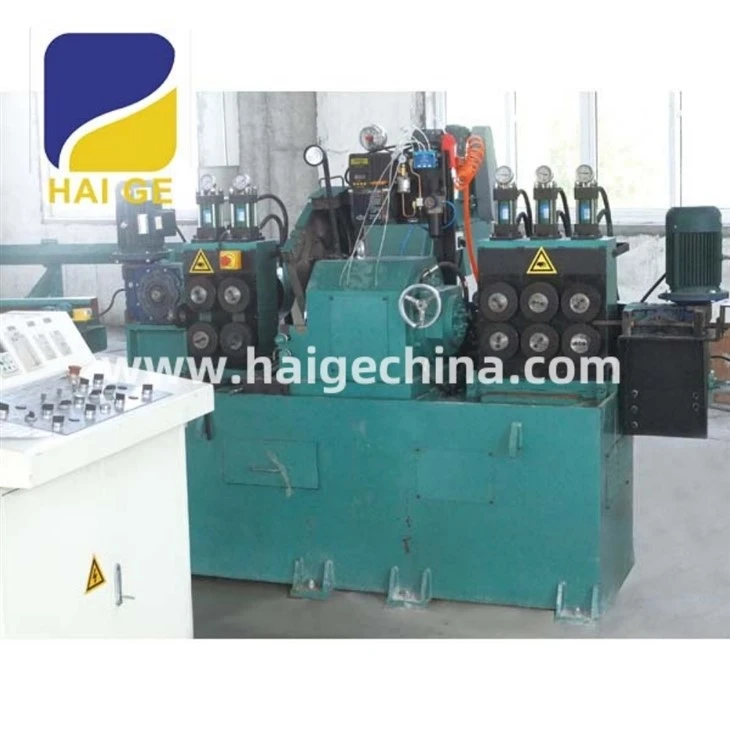

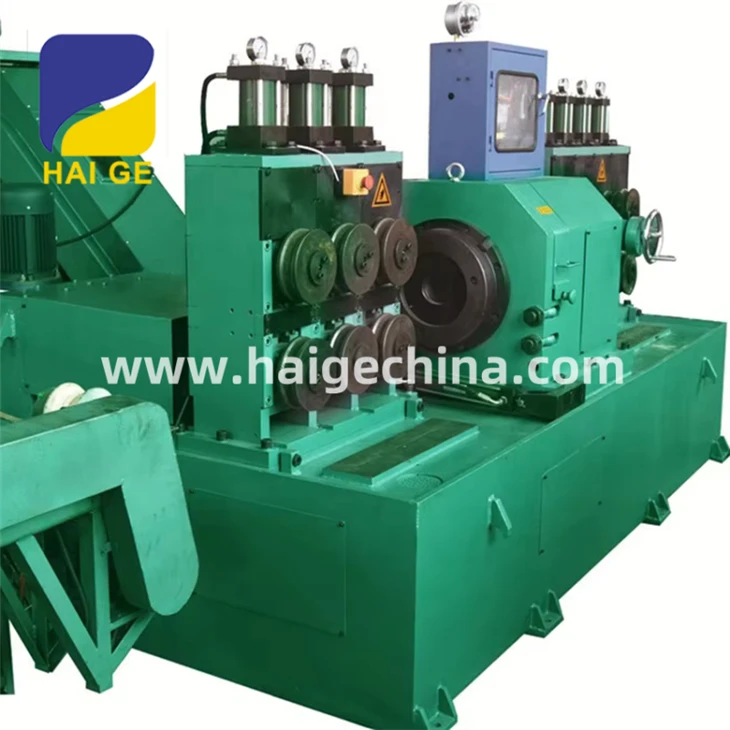

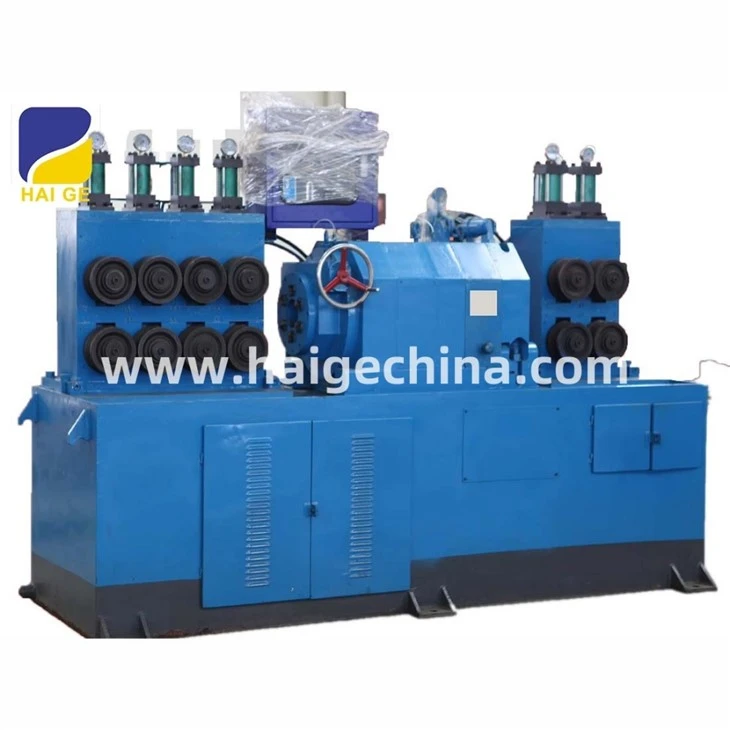

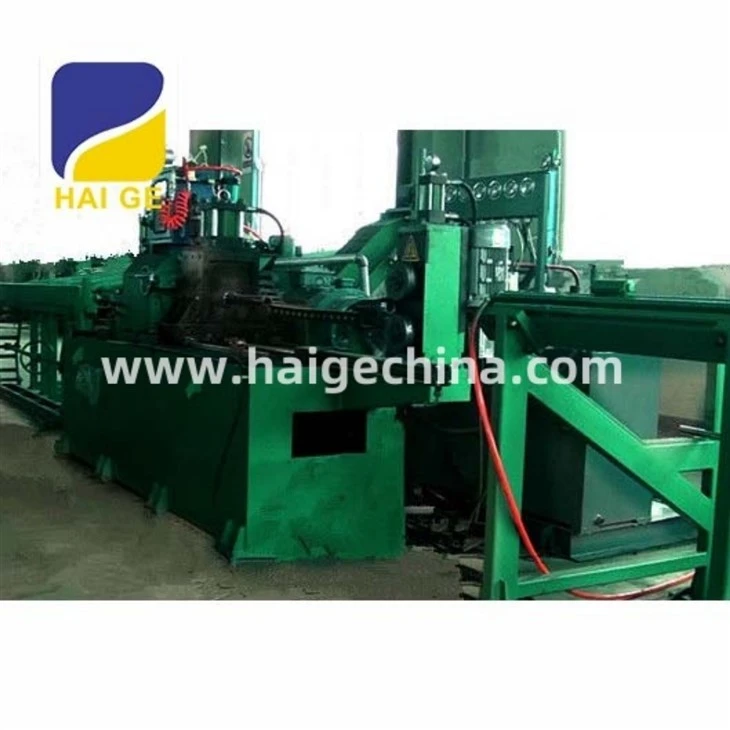

La série WXC de tour sans centre est un tour spécialisé à haut rendement pour effectuer un usinage grossier ou fin à la surface d'un matériau de barre tel qu'un arbre mince et d'autres barres. Il est capable non seulement de se débarrasser de l'imperfection sur la surface de la barre, de la couche décarburée, de la fissure, etc., mais également de garantir une précision relativement élevée. Il est particulièrement adapté au traitement de barres extra longues et de barres avec une grande tolérance d'usinage.
2. Paramètres principaux :
Ø Paramètres techniques principaux :
Modèle | WXC40S | |
Matériel | Plage de diamètre（millimètre） | Φ10.5~Φ41X1600-6000 |
Limite d'élasticitéσb（MPa） | Inférieur ou égal à1000 | |
Dureté de la surface | Inférieur ou égal àHB320 | |
Courbure d'origine FEFEFEFCCCCCCIFJEICurvature（mm/mètre） | Inférieur ou égal à1 .5① | |
Tolérance de diamètre | SelonGo 702-88, 2e année | |
Rondeur | Inférieur ou égal à 50 %de la tolérance de diamètre | |
Rugosité de surface（Ra） | Inférieur ou égal à 25-50mm | |
Après le gommage | Plage de diamètre（millimètre） | Φ10~Φ40 |
C unilatéralprofondeur de coupe（millimètre） | 0.20~1 | |
Tolérance de diamètre | Inférieur ou égal àh9-h10 (niveaux de tolérance standard) | |
Rugosité de surface（Ra） | Inférieur ou égal à3.2μm | |
Rondeur | Inférieur ou égal à0.03-0.04 | |
Taux d'alimentation（transmission variable continuem/min） | 1.0-10.0（Le taux de traitement doit être ralenti lorsqu'il fonctionne avec des copeaux continus, une résistance élevée, une dureté élevée, un tournage plus profond, un matériau de grand et petit diamètre.） | |
Vitesse de rotation de la tête de coupe（tr/min）（tr/min） | 450-1500 | |
Puissance du moteur principal（kW） | 45 | |
Puissance du moteur d'alimentation（kW） | ||
Taille（m）（pour référence） | Principalmachine2.5X2.2X1.5 avec machine auxiliaire :14.5X2.2X1.5 | |
Lester（t）（pour référence） | Machine principale:5.0,machine auxiliaire :8.0 | |
Capacité totale（kW） | 65 | |
CompriméAirSsource（Auto-préparé） | {{0}}.5~0.8MPa,1.8m3/minute,0.8 m3et au-dessus du réservoir d'air,2-étagepétrole&séparateur d'eauet Sécheur frigorifique à air comprimé | |
Noté : ①Plus le degré de flexion de la matière première est petit, meilleure est la précision du produit fini, plus la durée de vie de la machine est longue et plus son efficacité est élevée. Si la rectitude de la matière première est trop grande, elle doit être redressée avant le pelage, sinon la précision, la durée de vie de la machine et l'efficacité de travail seront affectées. Lorsque la rectitude des matières premières est importante, une alimentation manuelle est nécessaire. Si les extrémités de la matière première ont une coupe sérieuse, une tête plate et une flexion, elles doivent être coupées avant le pelage. Le degré de flexion du produit fini sera grand lorsque le diamètre est inférieur à 20.
Composition et description de l'équipement
2.1 Composition de l'équipement
Machine principale 1 ensemble
Système de refroidissement par circulation de fluide de coupe 1 jeu
Convoyeur à copeaux de style plaque à chaîne 1 jeu
Système hydraulique 1 jeu
Système électrique 1 ensemble
Support d'alimentation (chargement), dispositif de rouleau d'alimentation 1 jeu
Rouleau de déchargement, rainure de collecte 1 jeu
3.Composition de la machine à éplucher :
L'équipement est généralement composé d'une machine principale et d'un lit de table.
1.Machine principale
se compose d'un lit, d'une broche, d'un système de lubrification air/huile, d'un système d'alimentation à serrage avant, d'un système d'extraction à serrage arrière, d'un guide avant et d'un système de guidage arrière central, etc.
2.Table lit
se compose du chargeur et du déchargeur.
3. Le système de lubrification air/huile
Le système de lubrification air/huile est spécialement conçu pour lubrifier et refroidir les roulements de broche lors de leur rotation à grande vitesse. Il est composé d'une pompe, d'un bloc de distribution d'huile et d'air et d'une unité de traitement de source d'air.
4. Système de refroidissement par circulation de fluide de coupe
Le système de refroidissement par circulation du fluide de coupe se compose d'une pompe à eau en circulation, d'un pipeline, d'une buse, etc. Ainsi, il enlève la chaleur de coupe et tombe dans la bouche de la puce avec les déchets sous la tête de coupe et retourne au réservoir à travers le pipeline pour être refroidi à nouveau.
5. Convoyeur à copeaux
Le convoyeur à copeaux est fourni par notre sous-traitant. Les déchets tombent sur la plaque à chaîne à travers la bouche à copeaux sous la tête de coupe et ils sont retirés par transmission et collectés de manière intensive.
6.Système hydraulique
se compose de motopompes, de vannes de commande, d'un réservoir d'huile hydraulique, d'une canalisation hydraulique, etc. Les barres de serrage et de desserrage sont réalisées à travers les cylindres dans les systèmes d'alimentation à serrage avant et d'extraction à serrage arrière.
7.Le système électrique
Le système électrique comprend un système d'alimentation et un système de contrôle, intégrés par 1 armoire de distribution d'alimentation et 1 station de boutons, réalisant la commande électrique de la transmission principale, système d'alimentation à serrage avant, système d'extraction à serrage arrière, système de refroidissement, système hydraulique, convoyeur et le lit de table.
4. Emballage et livraison :
nous avons beaucoup d'expérience dans l'exportation d'emballages de transport. Prendre des mesures de protection multiples :
5. Profil de l'entreprise :
Yantai Haige International Trading Co., Ltd. est une entreprise par actions engagée dans l'exportation de produits tels que des machines, des pompes et des pièces, etc. fabriqués en Chine vers les marchés étrangers, située dans le district de Laishan, ville de Yantai, province du Shandong, Chine. Notre société est basée sur l'usine de fabrication de machines-outils Yantai Haige Co., Ltd et Yantai Hangjian Refined Special Steel Equipment Co., Ltd. qui se concentrent sur la fabrication de nombreux types d'équipements de finition des métaux. La superficie de l'usine est d'environ 10 000 mètres carrés. Il y a cent soixante employés travaillant dans l'usine, dont 14 employés se concentrant sur la R&D.
Nous avons exporté divers produits qui sont principalement des machines et des pièces de machines vers de nombreux pays. Nous pouvons fournir un service outre-mer en temps opportun. Nous sommes l'agent exclusif de Yantai Volm Vacuum Technology Co., Ltd., qui se concentre sur la fabrication de diverses pompes à vide, nous représentons leur activité sur les marchés internationaux. , Ltd. pour leurs produits et leur machine de rotomoulage. Nous nous concentrons sur la qualité des produits que nous vendons, nous vous souhaitons la bienvenue dans notre usine et espérons avoir le plaisir de vous fournir les produits parfaits et les meilleurs services.
7. Visite client :
8. Exposition :
9. Certificat :
10. service client :
1Période de garantie de qualité gratuite pendant 12 mois, à l'exception des pièces d'usure.
5. Nos ingénieurs peuvent offrir un service à l'étranger, y compris l'installation de guidage, la mise en service, la formation, etc., si nos clients en ont besoin.
11. Foire aux questions :
1. Quel est le délai de livraison ? La livraison interviendra entre 15 et 20 jours à compter de la date de commande. Un délai de livraison plus rapide peut être organisé si nécessaire.2. Avez-vous une limite MOQ? Oui, cela dépend de la taille et du processus de production des produits.3. Quelle est votre méthode de paiement ? Paypal, T/T, L/C, Western Unions, sont disponibles.
