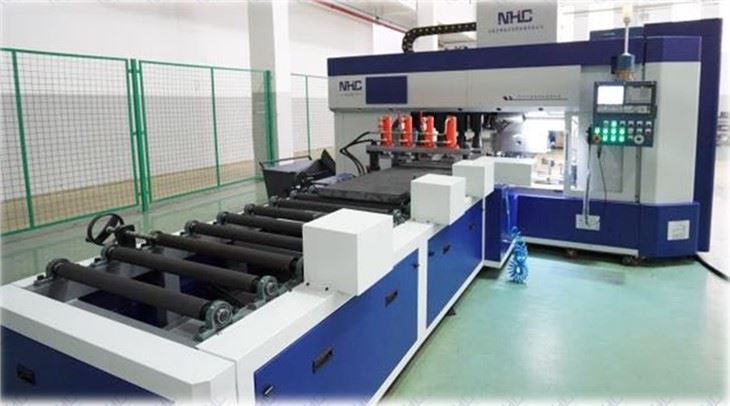

Les machines de sciage et de fraisage de plaques d'acier CNC sont actuellement en situation de monopole par les pays étrangers,
et en Chine, il en est encore aux premiers stades de la recherche et du développement. notre usine a osé être la
d'abord, et a duré cinq ans, a surmonté de nombreuses difficultés, a pris la tête du développement de CNC Steel
Machine de sciage et de fraisage de plaques, a comblé le vide du sciage et du fraisage précis à haute efficacité par circulaire
machine à scier en Chine, et ses performances ont atteint le niveau avancé international. Les machines
peut être largement utilisé dans la métallurgie, les machines, la fabrication de moules et d'autres industries. Par rapport au traditionnel
scies à ruban, les scies circulaires ont les caractéristiques telles que la vitesse de sciage rapide, haute
précision et excellente surface de coupe.
Le processus de coupe de la plaque d'acier est serré de manière synchrone dans le sens vertical et la coupe
direction. La conception spéciale garantit la précision du positionnement et la stabilité et la fiabilité de la coupe. Les
la machine-outil adopte une méthode de refroidissement par micro-lubrification par pulvérisation d'huile, qui est propre et respectueuse de l'environnement.
En raison du bord de l'outil, la surface de coupe a le résultat de fraisage.
Les machines se composent de deux parties, l'une est le mouvement de coupe et le mouvement d'alimentation par la scie circulaire
lame, l'autre alimente et décharge le mouvement de la plaque d'acier. Le mouvement utilise un
système de contrôle pour contrôler le servomoteur pour obtenir un changement de vitesse en continu. Réglez la vitesse de coupe et
vitesse d'alimentation selon la propriété et l'épaisseur des matériaux de coupe ; ajuster la longueur en option comme
par exigence de coupe. La précision des produits d'usinage est élevée et la planéité,
la perpendicularité et la rugosité de la surface de sciage sont bonnes.
Les machines adoptent une structure de cadre de portique de type poutre fixe pour faciliter l'alimentation et
déchargement de la plaque d'acier. La longueur de coupe de la plaque d'acier n'est pas limitée par la structure de la machine
Principalement utilisé pour la coupe de barres plates.
Caractéristiques:
& gt ; les principales pièces structurelles sont constituées de pièces moulées de haute qualité et la machine-outil a une bonne rigidité ;
& gt ; le rail de guidage adopte une structure composite coulissante et la machine-outil fonctionne en douceur ;
& gt; La conception créative de la boîte de vitesses garantit un jeu nul de la sortie de l'arbre principal et prolonge la durée de vie
de la lame de scie circulaire ;
& gt; L'alimentation et l'alimentation de coupe sont contrôlées par un servomoteur et un système CNC pour assurer la précision de la longueur de sciage;
& gt; Le serrage de la pièce adopte un pressage supérieur et un serrage latéral bidirectionnel, et le serrage est sûr et sécurisé.
Description du produit
L'introduction de l'équipement:
spécification
Taille de la lame :Φ360
Gamme de coupe : w:50450*T 10-100mm
Longueur de coupe :10 mm
Longueur de la plaque :
≤3000 mm
Mode de serrage :Horizontal et vertical
Vitesse de rotation :
60-160 tr/min, changement de vitesse en continu
Puissance du moteur de la broche :15 kW
Couper la puissance du moteur d'alimentation :2,4 kW
Puissance du moteur d'alimentation :1kW
Rugosité du côté coupé :Ra 6,3
Perpendicularité du côté coupé :0.3 mm / 100 mm
Rectitude du côté coupé :0,1 mm / 450 mm
Tolérance de coupe :± 0,15 mm
Mode d'alimentation :Servo Drive
Taux à terme et à terme :10 m/min
Vitesse d'avance :100-400 mm / min, changement de vitesse en continu
Précision de l'arbre principal :0,005-0,01 mm
En mode cool :Refroidissement par pulvérisation d'huile et de brouillard
Longueur d'alimentation unique :Alimentation recyclée ≤ 420 mm
Compression d'air :0,5-0,6 MPa
Mode de suppression des puces :Automatique / Plaque de chaîne
Mode de décharge :Manuel
Diffusion :Unique, Multiple
Poids de la machine :6 T
Dimensions de la machine :4000 x 3300 x 2300 mm
Gamme de coupe : w:50450*T 10-100mm
Longueur de coupe :10 mm
Longueur de la plaque :
≤3000 mm
Mode de serrage :Horizontal et vertical
Vitesse de rotation :
60-160 tr/min, changement de vitesse en continu
Puissance du moteur de la broche :15 kW
Couper la puissance du moteur d'alimentation :2,4 kW
Puissance du moteur d'alimentation :1kW
Rugosité du côté coupé :Ra 6,3
Perpendicularité du côté coupé :0.3 mm / 100 mm
Rectitude du côté coupé :0,1 mm / 450 mm
Tolérance de coupe :± 0,15 mm
Mode d'alimentation :Servo Drive
Taux à terme et à terme :10 m/min
Vitesse d'avance :100-400 mm / min, changement de vitesse en continu
Précision de l'arbre principal :0,005-0,01 mm
En mode cool :Refroidissement par pulvérisation d'huile et de brouillard
Longueur d'alimentation unique :Alimentation recyclée ≤ 420 mm
Compression d'air :0,5-0,6 MPa
Mode de suppression des puces :Automatique / Plaque de chaîne
Mode de décharge :Manuel
Diffusion :Unique, Multiple
Poids de la machine :6 T
Dimensions de la machine :4000 x 3300 x 2300 mm
Affichage du produit
Emballage& Livraison
nous avons beaucoup d'expérience dans l'exportation d'emballages de transport. Prendre des mesures de protection multiples :
La première couche d'emballage avec film mousse et film étirable pour les composants spéciaux, afin d'éviter l'humidité.
Deuxième couche à l'intérieur de la boîte en contreplaqué, adoptant un petit bloc de contreplaqué carré et une ceinture de cerclage à fixer.
Troisième couche, la machine elle-même a des trous de fixation de vis, elle peut donc être fermement fixée au fond de la boîte en contreplaqué à l'aide d'une vis et d'un écrou.
Quatrième couche dans un conteneur, par disposition compacte, réduisant l'écart entre les boîtes pour éviter les secousses. Dans le même temps, renforcer à nouveau entre le fond du conteneur et les caisses en contreplaqué, en plus à l'aide d'une protection en fil d'acier suspendu.
